Descrição do Software | ArCADia-REINFORCED CONCRETE SLAB 1

O que é o ArCADia-REINFORCED CONCRETE SLAB?

ARCADIA-REINFORCED CONCRETE SLAB é um módulo específico do setor do sistema ArCADia BIM, baseado na ideologia de Modelagem de Informação do Edifício (BIM). é um módulo específico do setor do sistema ArCADia BIM, baseado na ideologia de Modelagem de Informação do Edifício (BIM).

O programa destina-se a engenheiros de construção. O objetivo do aplicativo é fornecer suporte máximo ao usuário no desenvolvimento de desenhos estruturais detalhados de placas de concreto armado em um programa de CAD.

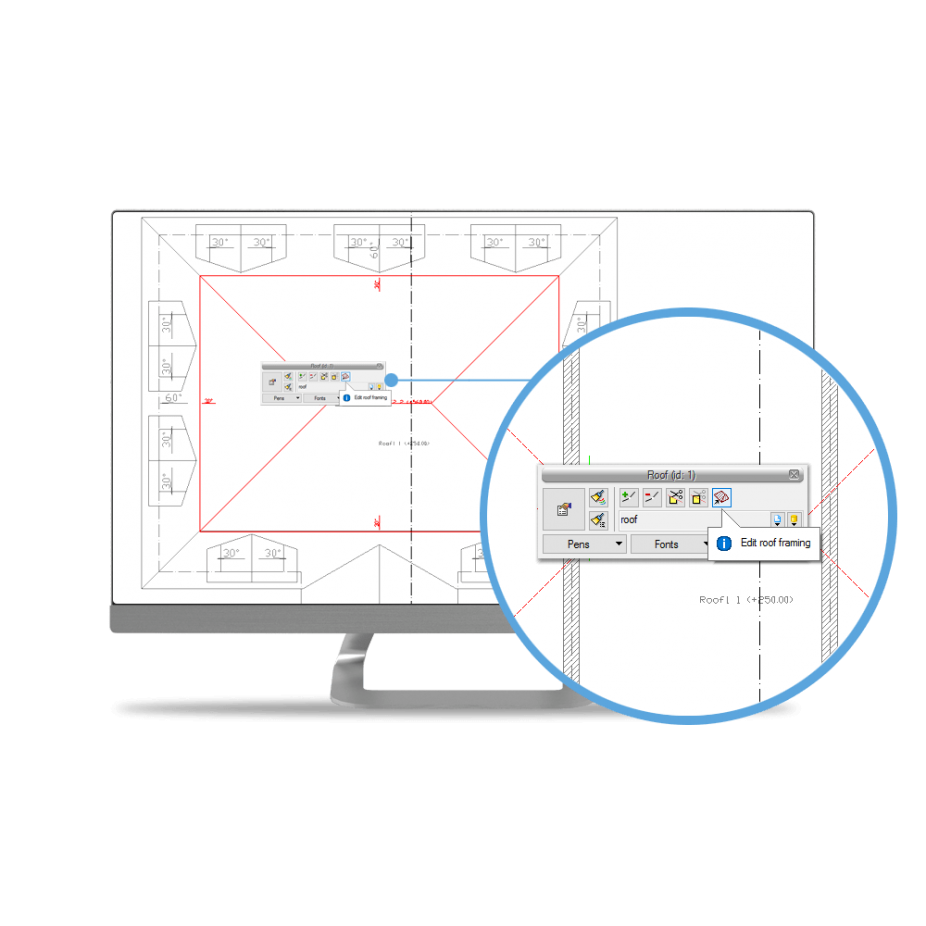

 ARCADIA-REINFORCED CONCRETE SLAB

Um software estrutural, que cria um modelo espacial de reforço da laje, permite uma posterior edição e, por exemplo, a criação automática de novas seções transversais de laje, com base nos dados inseridos pelo usuário, no formulário De visões das placas de reforço superior e inferior da laje e as secções transversais do elemento. A moldagem da placa de reforço da laje no programa é possível com base nas diretrizes especificadas no padrão PN-EN 1992-1-1 Eurocode 2: setembro de 2008 .

O programa ARCADIA-REINFORCED CONCRETE SLAB inclui os seguintes recursos e capacidades:

Capacidade de projetar placas múltiplas dentro de um único documento.

Capacidade de transferir os tetos, incluindo as suas condições de apoio do modelo do edifício no programa.

Capacidade de construir a geometria e a placa de reforço da laje em duas vistas principais definidas separadamente para as placas de reforço superior e inferior, bem como qualquer número de seções de placas assumidas.

Controle total da visibilidade do desenho e impressão das visualizações e secções transversais e seus componentes, bem como a capacidade de alternar entre eles ao trabalhar no modelo.

Navegação gratuita e adição de novas seções transversais de placas, além de definir a profundidade do campo de reforço de seção transversal.

 Capacidade de moldar:

Capacidade de moldar livremente os contornos da laje e seus suportes na forma de paredes, colunas e juntas, bem como a introdução de aberturas de qualquer forma na laje projetada.

Inclusão automática de grades de reforço retangulares para qualquer forma dada da laje ou seu fragmento com a manutenção de um reforço de grade uniforme ou alterado em ambos os sentidos, bem como a manutenção da

vertical (cobertura superior e inferior) e a tampa lateral para todas as barras de grade.

Inclusão automática de grades de reforço retangulares para a área definida pelo usuário dentro da laje de forma retangular ou qualquer outra forma.

 Reforço retangulares:

Capacidade de copiar as redes definidas dentro do escopo do reforço superior e inferior, bem como entre essas superfícies.

Capacidade de dobrar as barras da grade superior para a grade inferior.

Capacidade de introduzir densidades regulares do reforço em ambas as direções na área selecionada da grade dada e fazer uma cópia.

Capacidade de introduzir um corte de qualquer forma na grade predeterminada, independentemente da abertura na laje.

Capacidade de modificar os contornos da grade e a direção das barras principal e secundária na grade, bem como a capacidade de retirar a grade em barras únicas (qualquer compactação na grade é removida junto com a grade desativada).

Capacidade de adicionar barras únicas à grade na direção principal ou secundária.

 …E muito mais!

Capacidade de copiar as barras de grade (constituindo barras não removíveis após modificação da grade).

Capacidade de modificar o comprimento das barras de grade simples (até que a grade seja reconstruída).

Capacidade de mover toda a distribuição das barras na grade com a manutenção após a reconstrução da grade (sem remover a grade).

Remoção automática da distribuição de barras de grade excessivas com base inteiramente na área de suporte da laje (paredes e juntas).

Capacidade de estabelecer punções verticais nas áreas de suporte direto de laje em colunas.

Inclusão automática na lista de aço de reforço da distribuição regular das tabelas de suporte da grade superior.

Reforços:

Dimensionamento do reforço em milímetros ou centímetros com a capacidade de ajustar a precisão.

Inclusão automática dos raios necessários da flexão da barra de reforço.

Capacidade de criar barras de reforço de qualquer forma.

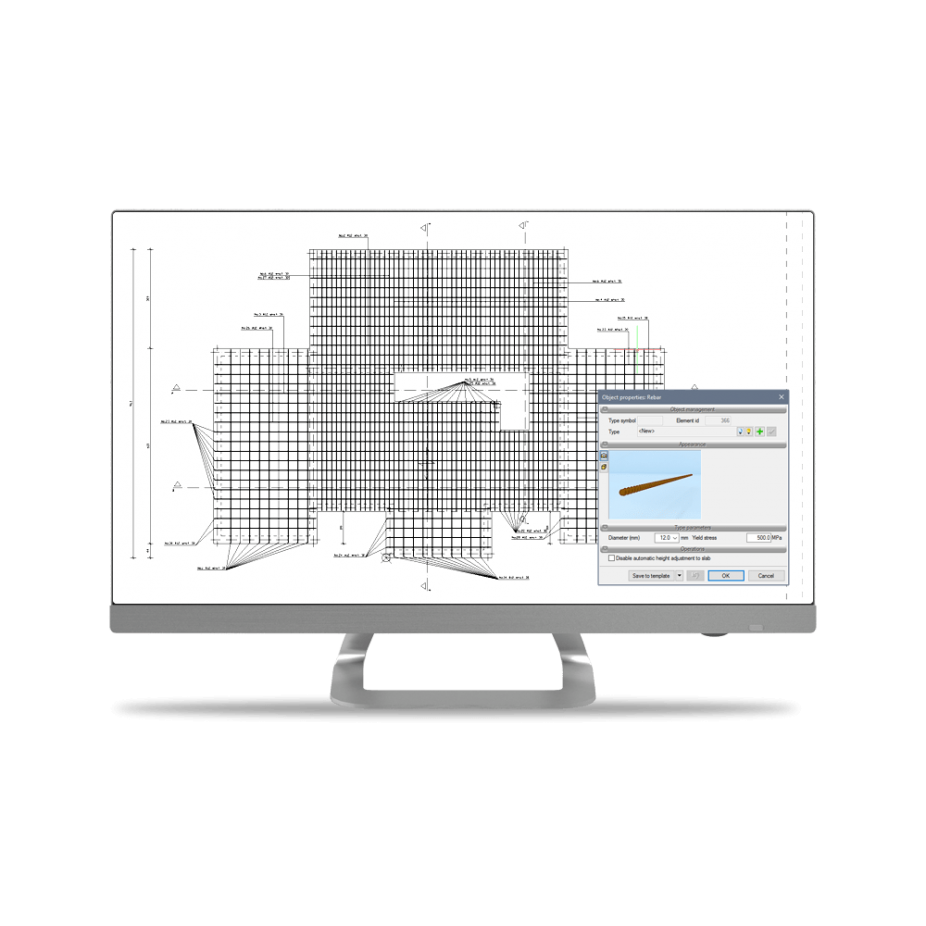

Capacidade de modificar os diâmetros e as propriedades das barras de reforço.

Ejeção automática de barras de reforço, incluindo o seu dimensionamento e descrição (detalhes das barras de reforço).

Capacidade de inserir uma numeração agregada das barras de reforço da laje e suas descrições para barras com um aumento regular no comprimento da barra, o que limita a quantidade de números de barras na laje.

Numeração contínua automática de todas as barras dentro de um documento ou para uma laje.

Capacidade de moldar livremente o dimensionamento da geometria da laje.

Criação e modificação automática da lista de aço de reforço com base no modelo de reforço criado (lista para uma laje simples ou lista para todo o desenho).

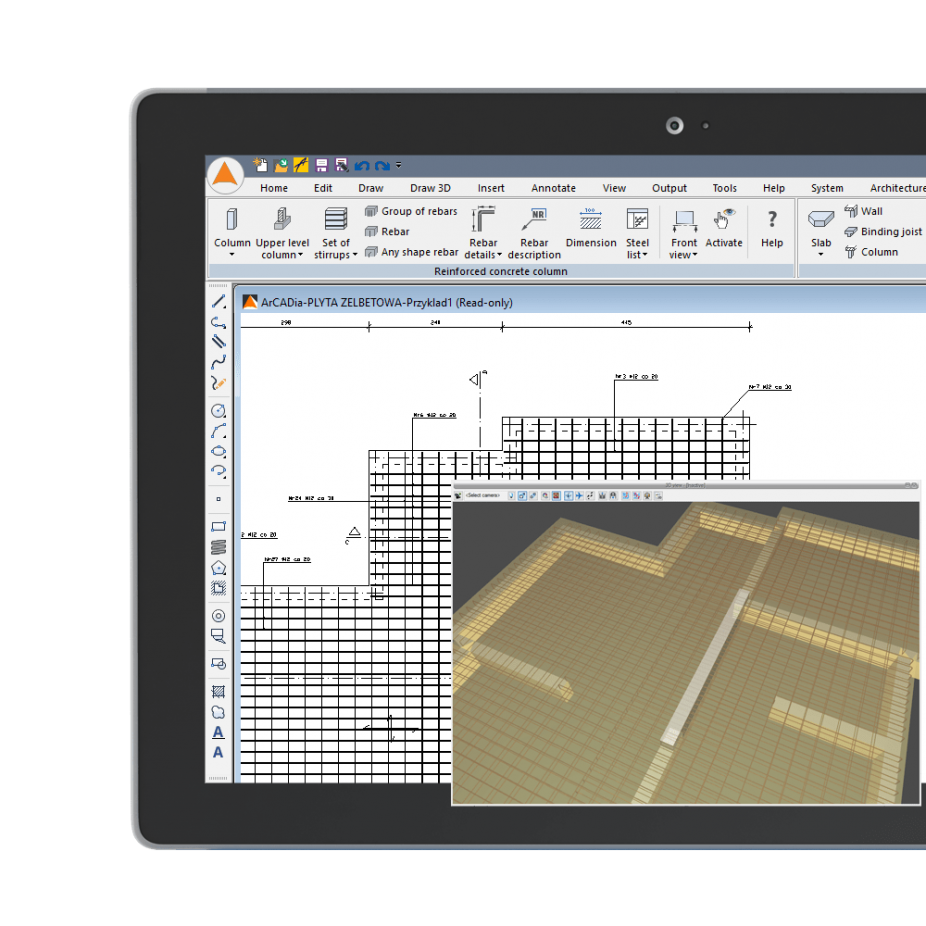

Visualização do modelo criado do reforço da laje em uma visão 3D.

OBSERVE:

Requisitos do programa ArCADia REINFORCED CONCRETE SLAB:

Para funcioar, todos os módulos específicos da indústria precisam de uma licença para:

ArCADia LT ou ArCADia 10 ou ArCADia PLUS 10 ou AutoCAD 2013/2014/2015.

Se um módulo específico do setor for instalado como uma sobreposição para o AutoCAD, o módulo AC ArCADia é necessário.

Requisitos de sistema do ArCADia REINFORCED CONCRETE SLAB:

Computador Pentium-class (Intel Core i5 recomendado)

2 GB de RAM mínima (8 GB recomendados)

Cerca de 3 GB de espaço livre em disco rígido para instalação

Uma placa gráfica compatível com DirectX 9.0 (é recomendado um cartão RAM de 1GB)

 SO: Windows 10 PL ou Windows 8 PL ou Windows 7 PL
