O que é o Arcadia-architecture?

ArCADia-ARCHITECTURE é um módulo específico do setor do sistema ArCADia BIM, com base na ideologia da Construção de Modelagem de Informação do Edifício (BIM=Building Information Modeling). O programa pode ser usado para criar documentação arquitetônica profissional. Acima de tudo, destina-se a arquitetos e a todos que moldam e restauram formas de construção.

ArCADia-ARCHITECTURE é usado para a criação orientada de objetos de planos arquitetônicos profissionais e seções, pré-visualizações 3D interativas e visualização realista. O programa possui funções arquitetônicas especializadas, tais como: seções automáticas, dimensionamento automático ou importação de formas de objetos de outros programas.

Características do programa:

PAREDES:

A inserção de paredes de arco, única e de multicamadas.

A possibilidade de transformar um desenho 2D criado de polilinhas ou linhas no plano de paredes de uma ou várias camadas, paredes virtuais ou um plano de fundação.

Janelas de camadas e portas:

A inserção de janelas de várias formas (circular, triangular, com arco, etc.), incluindo a possibilidade de definir a divisão horizontal e vertical e definir a visibilidade de janelas ou cortar uma abertura em si (sem um encosto de janela) em uma parede na Forma de janelas especiais (portas).

A inserção de portas simples e duplas arqueadas, incluindo iluminação lateral ou superior adicional.

Novas janelas foram adicionadas à biblioteca de scripts; Unipartite, bipartite e tripartite com as possibilidades de entrar em mullions ou janelas de ventilação.

Os seguintes elementos, entre outras coisas, foram adicionados à biblioteca das portas: portas giratórias, deslizantes, balançadas e de evacuação.

Aberturas de parede:

A inserção de uma abertura de uma largura e altura fixas em uma parede do lado esquerdo e direito (inserção em qualquer altura).

A possibilidade de inserir um recesso de uma profundidade predeterminada.

Pisos:

A inserção de qualquer piso indicando sua forma.

A inserção de um piso no chão em salas do nível mais baixo.

Inserção nas frestas no teto automaticamente ou manualmente.

Colunas:

A inserção de colunas de aço vertical e inclinada.

A inserção de um objeto de aço horizontal.

A inserção de um quadro de barra de um arquivo .f3d, que é visto como um elemento, mas pode ser explodido e visto como um elemento de barra única (para ser movido e editado separadamente).

A inserção múltipla de elementos de barra com quantidade definida, espaçamento e direção de inserção.

Escadas:

A criação de uma escada em espiral inserida com ou sem um pilar.

A inserção de rampas ou rampas simples com aterragem.

Telhados:

A inserção automática e gratuita de telhados inclinados, incluindo uma gama completa de opções de modificação (mudando para um telhado de inclinação única ou inclinada, elevando a altura de uma parede de joelho e inclinação de qualquer inclinação separadamente).

A inserção de janelas e aberturas no telhado.

A inserção de telhados de dormer (janelas de dormer).

A inserção de uma estrutura de madeira do programa R3D3-Frame 3D (as inclinações do telhado exportadas para R3D3-Frame 3D são estruturalmente calculadas, enquanto a estrutura do telhado é retornada para ArCADia-ARCHITECTURE).

A inserção das escotilhas do telhado.

Inserção automática ou manual de calhas de telhado.

A inserção de tubos de drenagem que detecta automaticamente a calha e o nível do terreno.

Inserção automática ou manual de telhas de cume.

A inserção de coberturas de chaminé, coberturas de ventilação e coberturas de fumaça.

A inserção de guardas de neve: cercas de neve, trituradores de neve e rolhas.

A possibilidade de definir o tipo de telhado antes da inserção.

As opções de rastreamento estão agora disponíveis quando inseridos ao telhado.

A possibilidade de inserir um coletor solar no telhado.

Fundamentos:

A inserção de uma base de tira ou qualquer base de ponto definida no plano.

Sólido:

Desenho de qualquer forma de um sólido com uma altura ajustada. O sólido pode ser usado como um terraço, plataforma, mezanino e elementos similares.

A inserção de um sólido de uma largura e altura especificadas, como vigas e vigas de ligação, incluindo a possibilidade de selecionar um eixo ou borda de inserção.

Os sólidos são inseridos através de um contorno retangular.

Edição de sólidos, dividindo-os e criando furos.

Objetos:

Importando objetos nos seguintes formatos: 3DS, aco e o2c.

Os símbolos definidos pelo usuário (elementos 2D) podem ser salvos na biblioteca do programa.

Um pacote de projeto, que é a possibilidade de mover o projeto com objetos importados para um computador onde a biblioteca de objetos padrão não contenha esses objetos.

A possibilidade de salvar um objeto de qualquer um dos componentes do sistema do ArCADia na biblioteca, por exemplo, o elemento criado a partir de formas espaciais.

Corte transversal:

A criação automática de uma seção transversal, indicando a linha de corte de um edifício, incluindo a possibilidade de definir elementos visíveis na seção transversal.

A inserção de uma seção transversal escalonada com qualquer número de dobras.

A inserção automática de vigas de anel, localizando-as acima da camada de carga de uma parede (com conjuntos de camadas de parede) no vazio do piso.

Linetes visíveis na seção transversal são inseridos automaticamente com a janela e a marcação de portas.

A seção transversal pode ser atualizada automaticamente e manualmente para acelerar o trabalho ao longo do projeto.

As visualizações podem ser explodidas, mantendo grupos de elementos e suporte para o Gerenciador de Projetos.

A possibilidade de mostrar uma seção transversal de objetos 3D. A opção está desativada por padrão, a qual, pode ser alterada a partir da janela do Gerenciador de Projetos depois de ligar as lâmpadas.

Renderização do arcadia-architecture:

Os materiais para cada elemento com suas propriedades são definidos.

Simples (rápido e fácil de usar) ou renderização avançada, incluindo a possibilidade de definir todas as configurações necessárias (tipo de iluminação e posição, suavização das sombras, etc.).

O novo método de renderização para o processamento ao ar livre e no interior do fotão).

Duas renderizações podem ser calculadas em diferentes visualizações: visualizações diurnas e noturnas.

A janela de renderização é independente do programa ArCADia-ARCHITECTURE, que permite continuar trabalhando em um projeto, conforme a visualização é calculada.

Multi-renderização, que gravam as visualizações a partir de câmeras predefinidas.

A notação da vista de construção com renderização como uma única cena ou de câmeras selecionadas conforme definido no programa.

A capacidade de desligar o computador após uma gravação múltipla de renderização das câmeras introduzidas no projeto.

Análise de luz do dia com uma configuração de data e hora, representando assim uma cena nos dias que nos interessam.

Elementos auxiliares do arcadia-architecture:

Dimensionamento:

O dimensionamento automático de todo o plano de piso, selecionando linhas de dimensionamento (total externo, externo para elementos salientes, salas e paredes, janelas e quadros, bem como aberturas).

A atribuição de dimensionamento a objetos, que permite a modificação automática para todas as edições.

O dimensionamento angular e radial das paredes.

Dimensionamento que indica comprimentos de parede do arco.

A possibilidade de inserir uma altura do ponto na planta e na seção transversal.

A possibilidade de inserir uma descrição de elemento (telhado, piso, parede) tanto no plano quanto na seção transversal. (Além dsso, também está disponível uma bandeira com uma lista de materiais para um elemento indicado)

Modificação completa dos elementos da lista, somando e subtraindo materiais e mudanças nos materiais existentes.

Descrição automática da estrutura da viga do telhado, numeração de elementos que mostra o tamanho e comprimento da seção transversal.

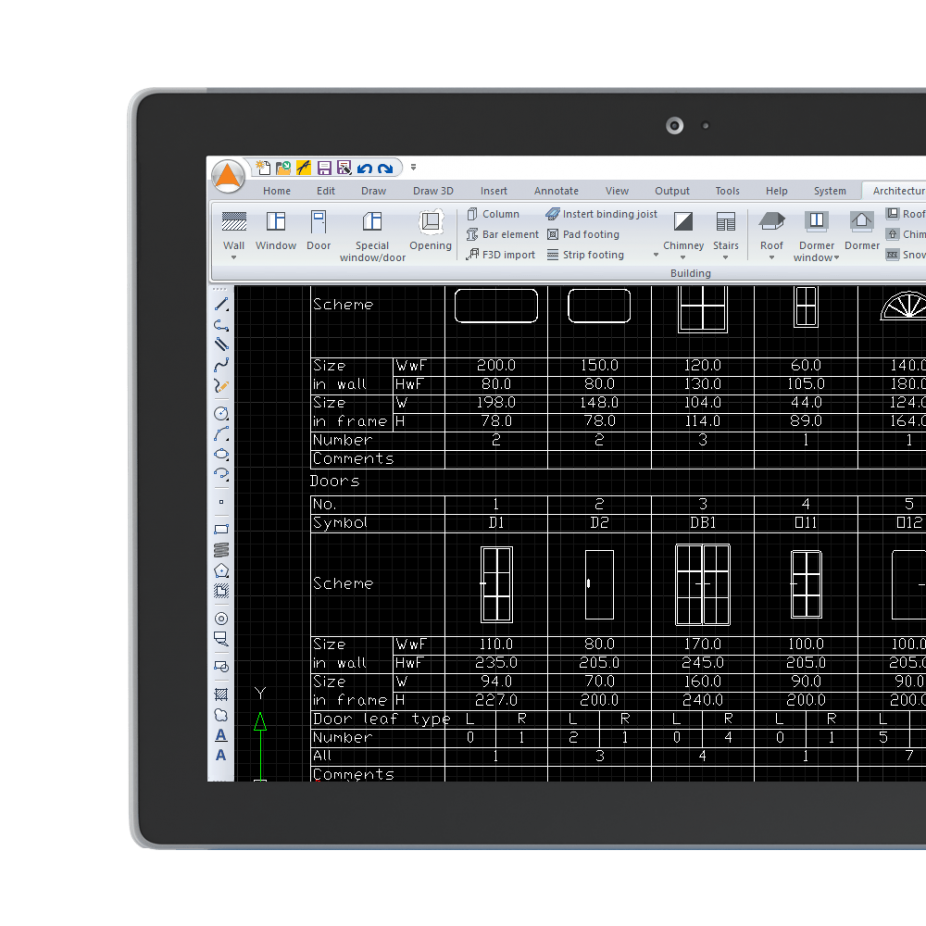

Listagem:

Listagens criadas automaticamente de madeira para estruturas de madeira inseridas no programa R3D3-Rama 3D.

Contagem de área e capacidade cúbica. Novas contas que somam automaticamente as superfícies de: área coberta bruta, área líquida e superfície bruta e superfícies de construção, bem como o volume cúbico. As contas também incluem: a área mínima do lote e os dados do telhado: inclinação e altura do cume.

Uma nova conta de superfície do telhado, na qual os comprimentos de beirais, cantos, vales de telhado, cumes e bordas do telhado também serão incluídos, além da despesa do telhado e dos cálculos das encostas do telhado.

Conta automática de acessórios de telhado: comprimentos de calhas, telhas e tubos de drenagem, o número de tampas e conectores para tubos e telhas, bem como o número de capotas e guardas de neve. A possibilidade de escolher quais elementos serão incluídos na conta.

Uma conta de materiais de telhado.

Lista de materiais dos objetos que foram usados até agora. Uma contagem do número de peças, como tjolos, com a possibilidade de selecionar embalagens (paletes, pacotes, rolos), a capacidade de selecionar os elementos para os quais a lista está inserida. Exportação de uma única tabela de uma lista ou várias ao mesmo tempo em um único arquivo.

Uma lista de elementos de barras inseridas, tanto as definidas no design, quanto as importadas do programa R3D3-Rama 3D.

Rosa dos Ventos:

A possibilidade de apresentar um piso térreo e um símbolo da seta norte na seção transversal.

A nova versão torna a dependente da maré depende da análise da luz do dia, as coordenadas da localização do projeto são fornecidas ou a cidade é indicada na lista, graças ao qual a renderização é calculada nos fundos e horas indicados.

 Comunicação com outros sistemas:

Troca de dados orientada a objetos com o programa ArCon (transferência bidirecional de objetos 3D escritos na biblioteca do programa).

Exportação de um traço de design para R3D3-Rama 3D, capacidade de transferir todos os telhados do projeto ao mesmo tempo com todos os eixos modulares unidos em uma grade.

Importação do quadro de estrutura do R3D3-Rama 3D a partir de um arquivo F3D.

OBSERVE:

Requisitos do programa ArCADia-ARCHITECTURE:

Para funcionar, todos os módulos específicos da indústria precisam de uma licença para:

ArCADia LT ou ArCADia 10 ou ArCADia PLUS 10 ou AutoCAD 2013/2014/2015.

Se um módulo específico do setor for instalado como uma sobreposição para o AutoCAD, o módulo AC ArCADia é necessário.

Requisitos de sistema:

Computador Pentium-class (Intel Core i5 recomendado)

2 GB de RAM mínima (8 GB recomendados)

Cerca de 3 GB de espaço livre em disco rígido para instalação

Uma placa gráfica compatível com DirectX 9.0 (é recomendado um cartão RAM de 1GB)

SO: Windows 10 PL ou Windows 8 PL ou Windows 7 PL
